本研究旨在研究汽車行星齒輪的失效機理,并提出相應的優化設計,以提高行星齒輪的壽命和穩定性,從而提高汽車的性能和安全性。在實際應用中,齒輪失效問題仍時有發生。因此,行星齒輪失效分析研究是十分必要和重要的。根據以往的研究和實驗結果,行星齒輪失效主要表現為齒面疲勞、齒根疲勞和齒面剝落等不同模式。其中齒面疲勞是最為普遍的失效形式, 占據失效模式中的 55% ~ 60%。
目前,行星齒輪接觸疲勞研究已經得到了廣泛的關注。研究人員通過實驗和數值模擬,對行星齒輪的接觸疲勞壽命、接觸應力分布等進行了深入的研究。同時,隨著材料力學性能的不斷提高和新的熱處理方法的推出,使行星齒輪的性能得到了極大的提升。因此,進行行星齒輪接觸疲勞研究不僅有助于提高齒輪的可靠性和壽命,還可以為其他行星齒輪類似傳動機構的研究提供有價值的參考。
實驗測試和分析是本研究的主要研究方法。通過實驗測試,發現行星齒輪的失效主要包括齒頂接觸疲勞和齒面磨損,其中齒頂接觸疲勞是主要失效模式。這證明了行星齒輪的設計和制造中應當特別注意齒頂接觸問題, 以保證其壽命和使用性能。
1、汽車差速器系統概述
汽車差速器的結構與作用
差速器是一種用于汽車傳動系統的機械裝置, 主要作用是使發動機驅動的車輪能夠自由旋轉,從而克服車輛行駛時路面的阻力和轉彎時內外車輪的不同轉動速度,從而確保行駛的安全和穩定。汽車差速器由驅動軸、左右輪齒輪、太陽齒輪、環齒、差速器內部的油封和油潤滑系統。當汽車直線行駛時,差速器左右輪齒輪、太陽齒輪以及環齒都會隨著驅動軸的轉動一起旋轉;左右輪齒輪在行駛過程中必然會受到不同的阻力或地形影響,導致兩個車輪旋轉速度不同;差速器的油潤滑系統會將油潤滑到左右輪齒輪和太陽齒輪之間,這樣左右輪齒輪和太陽齒輪之間的摩擦力減小,從而避免轉速差異對車輛的影響。當汽車轉彎時,差速器能夠自動調整左右車輪的轉速,以適應內外車輪行駛距離的差異。也就是說,當汽車轉彎時,由于外側車輪行駛的距離大于內側車輪,外側車輪會有滑拖的現象, 而內側車輪會有滑轉的現象。
行星齒輪失效表現及影響
行星齒輪是汽車傳動系統中非常關鍵的組成部分,如果失效就會對車輛造成嚴重影響。行星齒輪失效的表現包括在行駛中聽到“嘎嘎”聲,尤其是第二擋和第三擋;加速過程中車輛轉速上升慢、跳擋或者無法加速;車輛發生抖動或振動;油耗增加; 更換擋位時出現明顯頓挫感;手動換擋時,車輛無法換入指定擋位。行星齒輪失效的影響是制動器無法正常使用,無法驅動車輛;車輛不能上坡和加速;車輛穩定性下降,易發生安全事故;行星齒輪失效后可能會引發許多其他傳動和轉向部件的損壞, 導致汽車整體性能下降。
行星齒輪失效原因綜合分析
行星齒輪失效的原因主要包括齒輪本身的材質、工藝以及質量等問題,可能導致齒輪在長時間使用中失效;正確地使用和維護行星齒輪非常重要,如果沒有按照正確的方法使用和保養,齒輪可能會損壞,隨著汽車行駛里程的增加,行星齒輪內的潤滑油會變臟、變稠,導致行星齒輪失效; 行星齒輪使用的時間越長,齒輪表面的磨損和金屬疲勞等因素就會導致齒輪失效; 行星齒輪使用條件的惡劣也可能是齒輪失效的原因之一,如經常在大坡度路段使用,頻繁的急加速、急剎車,經常超載等都會令行星齒輪提前失效。因此,行星齒輪失效的原因有行星齒輪外支架處開裂、外齒齒圈齒面疲勞剝落、輪齒掉角、行星架焊接處開焊等。為了保障行星齒輪的正常使用壽命,應定期檢查和更換潤滑油、避免在應力較大的情況下使用行星齒輪,并且在合適的條件下適當減少過度的行車操作,以減小行星齒輪失效的風險。
2、試驗檢測與分析
試驗檢測與分析是本研究的重要組成部分。本研究通過試驗測試對行星齒輪的失效機理進行了研究。對多臺汽車行星齒輪進行了試驗檢測,通過分析斷口宏觀和微觀形貌,以及對失效件材料的顯微組織的理化檢測和能譜分析,發現了行星齒輪失效的主要原因。具體來說,研究發現行星齒輪失效主要包括齒頂接觸疲勞和齒面磨損兩種模式。據此,可以預測行星齒輪的失效模式和壽命,為優化設計提供重要數據支撐。綜上所述,試驗檢測是本研究的核心內容之一。通過這些研究手段,可以深入了解行星齒輪的失效機理和影響因素,并提出更加有效的優化設計方案。
斷口位置及宏觀形貌

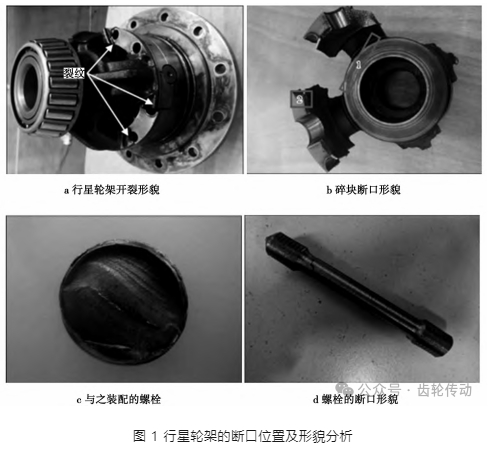

對多臺汽車行星齒輪進行了試驗測試,并對失效件進行了斷口位置及宏觀形貌的觀察和分析。如圖 1 所示,觀察結果表明,行星齒輪的斷口位置主要出現在齒頂和齒根的位置,且呈現出典型疲勞斷裂特征,表現為光滑的呈弧形的斷口,具有典型的溝槽紋路和多個疲勞細小裂紋。這表明齒頂接觸疲勞是行星齒輪失效的主要模式。
失效件的理化檢測

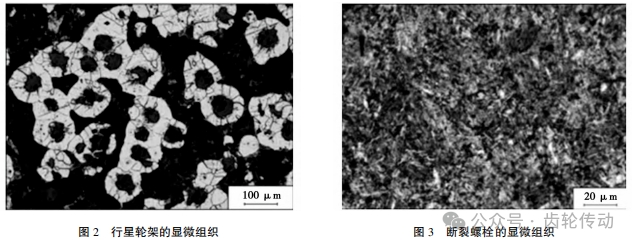

本研究還對行星齒輪的失效件進行了理化檢測,如圖 2、圖 3 所示。包括對材料成分、顯微組織等方面進行了分析。材料本身的質量問題是行星齒輪失效的主要原因,如果材料存在明顯缺陷和不均勻性,會導致在高負載使用過程中應力過大,從而導致失效。重點關注了材料的齒頂位置,該部位承受的最大應力,容易產生裂紋和變形。試驗結果表明,行星齒輪失效件的材料成分符合要求,硬度值相應。
斷口的微觀形貌及能譜分析

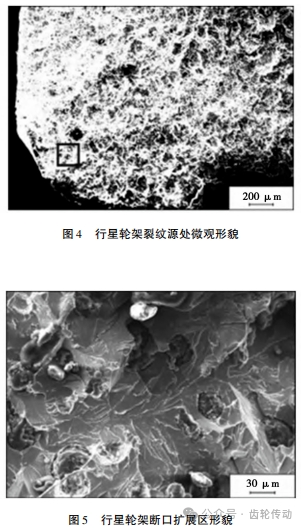

為了更加深入地了解行星齒輪失效的微觀形貌和失效機理,本研究還對行星齒輪的斷口進行了微觀形貌觀察和能譜分析。如圖 4、圖 5 所示。

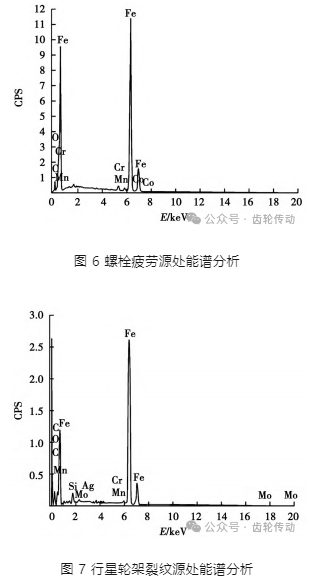

結果表明,行星齒輪斷口表面具有典型的疲勞裂紋和溝槽現象,且出現了大量微觀疲勞裂紋。能譜分析如圖 6、圖 7 所示。結果表明,行星齒輪斷口表面元素分布中,鐵元素明顯增加,這種現象進一步證明了行星齒輪失效的主要原因是齒頂接觸疲勞引起的。
3、分析討論和結論
試驗檢測和分析結果表明,行星齒輪的失效主要由齒頂接觸疲勞和齒面磨損兩種模式引起。而齒頂接觸疲勞是主要失效模式,是導致行星齒輪失效的主要原因。除此之外,扭矩和轉速等工作條件也對行星齒輪的失效模式和失效壽命有著重要影響。
1)行星齒輪的齒頂接觸應該是設計和制造中需要特別注意的問題,在避免高應力集中的前提下,應當合理選擇齒面接觸壓力和齒根強度等參數,以提高行星齒輪的壽命和穩定性。
2)扭矩和轉速等工作條件應當根據實際需要合理選擇,以降低行星齒輪的失效率,并延長壽命。
3)行星齒輪的表面硬化技術和高強度材料的應用等改進措施是提高行星齒輪的壽命和穩定性的有效手段。
試驗結果表明,行星齒輪的扭矩和轉速對失效模式和失效壽命有著重要影響。因此,在設計和優化行星齒輪時,應當根據實際工作條件,合理選擇扭矩和轉速等參數。此外,針對行星齒輪的失效模式和機理,采用高強度材料和改進設計可以有效提高行星齒輪的壽命。
4、結語
本研究為汽車傳動系統的設計和優化提供了重要的理論支撐和實驗數據,對提高汽車的性能和安全性具有重要意義。未來的研究可以進一步深入探究行星齒輪的失效機理,并提出更有效的優化設計方案。
