分布于世界各地的機械工程師們的日常工作中往往需要應對由振動帶來的麻煩問題。為幫助解決這類難題，伊斯卡研發部門研制了應用范圍廣泛的能降低甚至消除振動的刀具用于應對這一富于挑戰性的現象。如今，伊斯卡已將其在設計及研發抗振刀具方面的專業積累及經驗應用于內孔切削刀桿。


車削加工的一大常見應用是內孔切削，也被稱作內孔車削。這類加工應用中常用的刀具為內孔切削刀桿。內孔切削刀桿的形狀使得其能經由預先鉆削加工的孔，進行高效擴孔及高精度仿形加工最終滿足內孔的特定加工需求。內孔切削刀桿的正確應用是根據內孔特定的形狀加工出合格的內孔，獲取高精度的孔徑及所需的被加工表面質量。

為使得內孔車削應用范圍更廣，伊斯卡研制了一系列裝夾不同刀片的高品質內孔切削刀桿，其加工應用范圍從懸伸4xBD 到 10xBD。伊斯卡提供三種內孔切削刀桿：全鋼，整體硬質合金，WHISPER防振刀桿。

全鋼內孔切削刀桿的最大懸伸為4xBD。這一限制源于鋼本具的彈性及特性，使得當?shù)稐U的懸伸大于4xBD時，易于引起不受歡迎的振動。

為減少刀具懸伸范圍介于4xBD至6xBD之間的內孔切削加工時的振動，推薦采用整體硬質合金內孔切削刀桿。6xBD代表著采用整體硬質合金內孔切削刀桿進行出色、高效的內孔切削的最大懸伸。這一性能歸因于整體硬質合金本身的彈性模量三倍于鋼的。

然而，當加工懸伸大于6xBD時，即便采用整體硬質合金刀桿依然會引起振動。因此，在這樣的案例中依舊采用整體硬質合金刀桿看起來有些勉強。

深腔車削

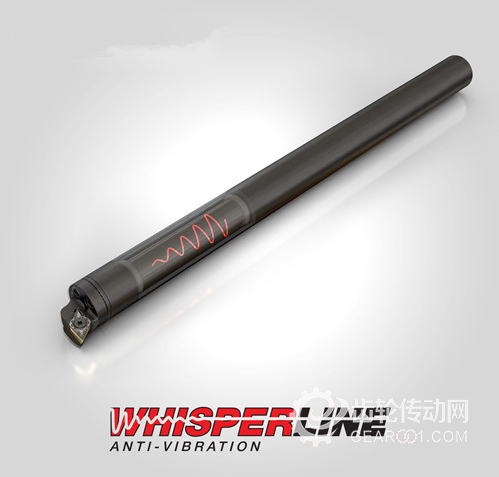

伊斯卡還為內孔的深腔加工提供特別的阻尼防振內孔切削刀桿系列，刀桿內置有“實時響應”的阻尼模塊，作為深腔車削解決方案。這一精巧的獨創的刀具內置有一獨特的阻尼機構，由高密度抗振阻尼材料及支撐橡膠彈簧組成，該彈簧由阻尼油包裹。此外，該系統還包括另一進一步幫助減振的元素。在大懸伸加工中，當阻尼減振機構被激發就會對振動施以反作用力以減少振動。

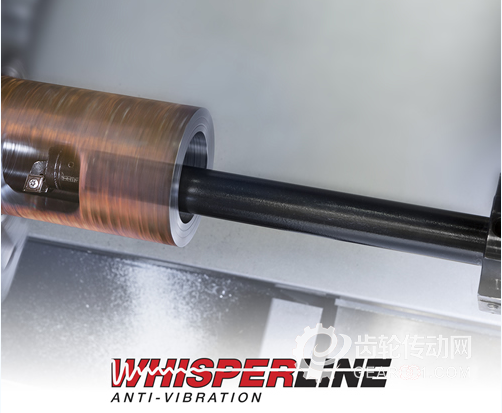

當懸伸范圍高達7xBD至10xBD區間請采用伊斯卡多產的研發部門研制的技術創新的WHISPERLINE系列防振內孔切削刀桿系列，該設計能顯著降低甚至完全消除振動。高抗振阻尼效應適用于大切深、大進給率，確保實現連續、高效的加工。伊斯卡令人鼓舞的WHISPERLINE 防振刀具能大幅提高加工的穩定性，延長刀片壽命;這些影響能為高生產率帶來深遠的影響，提高大懸伸加工下的被加工表面質量，降低廢品率，提升用戶收益。采用WHISPERLINE 防振刀具還能使得內冷卻液直達所需區域，即刀片切削刃處。對冷卻液的高效配給使得刀片壽命因切削溫度的降低而提高，還能提高切屑控制并有利于排屑。

通過更換應用范圍寬泛的刀頭，WHISPERLINE 防振車刀系列能適配數種幾何形體的刀片，包括伊斯卡所有適用領域不同的ISO車刀片;因此該防振車刀具有高的柔性。WHISPERLINE 防振內孔切削刀桿系列標準刀桿柄徑范圍為16, 20, 25, 32, 40, 50 及 60mm，旨在為用戶提供低成本、模塊化刀具。柔性的內孔切削刀桿能裝夾八款?yuàn)A持以下刀片的內孔切削鏜頭：CCMT, VCMT, TCMT, DCMT, TNMG, CNMG, WNMG, TNMG, DNMG, SNMG 及 VNMG。


刀片形狀

采用防振內孔切削刀桿時選用恰當?shù)牡镀螤罘浅Ｖ匾?。意欲順?dāng)?shù)厥褂梅勒袂邢鞯稐U，強烈推薦采用帶大正前角的刀片，源于在切削加工中，此刀片形狀能降低切向切削力。選取帶有適合的刀尖圓角半徑的刀片也需要經過慎重的考量。推薦選用更小的刀尖圓角半徑，因刀片與工件的接觸面更小有助于降低及減小振動，進而顯著降低切削力。加工中，刀尖圓角半徑越大產生的徑向及軸向切削力就越大，這會引起不被接受的振動。

推薦采用帶有合適的斷屑槽的刀片用于幫助排屑，因使用大懸伸刀具加工時，長卷屑將引發一系列的問題。除了增大加工過程中的振動，長卷屑還有損壞或破壞工件已加工表面的趨勢。強烈推薦在小切深下選用F3P/F3M斷屑槽刀片用于抗振精加工;采用M3P/M3M斷屑槽刀片用于中等切削深度下的抗振加工。這些高效斷屑槽能確保實現出色的切屑控制，生成的小切屑在冷卻液的裹挾下排屑更順暢。

此外，在抗振中還有一個非常重要的因素，是確認防振內孔切削刀桿的夾持剛性。牢靠的裝夾能幫助用戶們獲取正確的工件尺寸，最終獲得出色的工件表面尺寸，消除振動;夾持部位長度應達4XBD。

伊斯卡最新推出的防振內孔切削刀桿是伊斯卡WHISPERLINE系列新加入的獨創刀具，設計用于防振車削、防振切槽加工。該應用范圍廣泛的防振車刀也被稱作調頻刀具或阻尼減振刀具，為減小乃至消除振動提供了高效解決方案。
